Přehled produktu

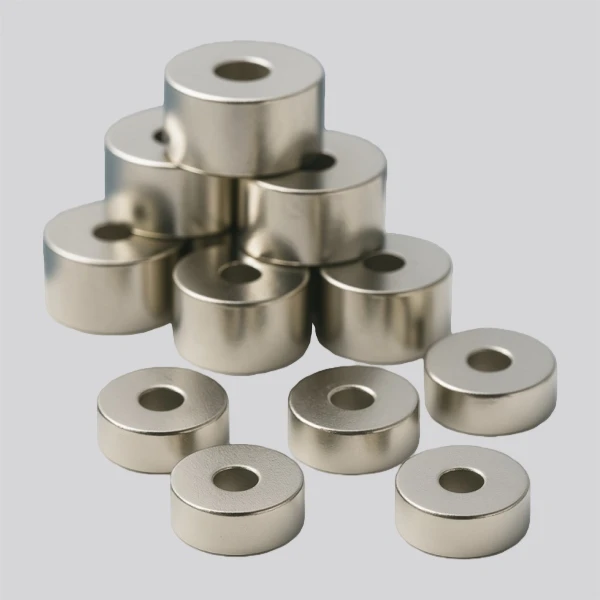

Tento kulatý zápustný magnet s vysokým točivým momentem, zkonstruovaný pro přesnost a výkon, je vyroben z prvotřídního -NdFeB (Neodymový železitý bor), nejvýkonnějšího komerčně dostupného magnetického materiálu. Díky konstrukci s centrálním otvorem je tento průmyslový tepelně odolný kulatý zapuštěný magnet ideální pro aplikace vyžadující bezpečnou montáž, vyrovnání nebo rotační vyvážení-ideální pro motory, senzory, audio zařízení, robotiku a automatizační systémy.
Klíčové vlastnosti a výhody:
Extrémní magnetická síla
Vyrábí se v třídách ažN52, poskytující výjimečný magnetický tah v kompaktních rozměrech.
01
Vysoká rozměrová přesnost
Obrobeno podle přísných tolerancí, což zajišťuje stabilní výkon a spolehlivou integraci do mechanických systémů.
02
Odolný povrchový nátěr
Chráněno atrojité pokovení Ni-Cu-Ninabízí silnou odolnost proti korozi, oxidaci a opotřebení-ideální pro dlouhodobé-použití v suchém i vlhkém prostředí.
03
Efektivní montáž
Středový vývrt to umožňujesnadné šroubové upevnění, vyrovnání hřídele nebo zasunutí, poskytující všestrannost napříč průmyslovými a spotřebitelskými aplikacemi.
04
Široký provozní rozsah
Vhodné do prostředí až80-200 stupňů, v závislosti na jakosti a povlaku, snízká demagnetizační ztrátačasem.
05
Technické parametry
|
Název produktu |
tepelně odolný kulatý zápustný magnet |
|
Stupeň magnetu |
N48 (Br větší nebo rovno 14,3 kgs, Hcj větší nebo rovno 10,8 KOe) |
|
Rozměry |
Y20x10x5mm |
|
Tolerance |
Délka ±0,05 mm, Šířka ±0,05 mm, Tloušťka ±0,05 mm |
|
Provozní teplota |
Menší nebo rovno 80 stupňům (k dispozici jsou vysokoteplotní{1}}verze) |
|
Hustota |
Větší nebo rovna 7,5 g/cm³ |
|
Povrchové magnetické pole |
2600-4200 Gaussů |
|
Magnetický tok |
1,5-3,5 mWb |
Výrobní proces
Tento kulatý zapuštěný magnet s vysokou přilnavostí a vysokou přilnavostí prošel následujícími postupy:
- Řezání a tvarování: Přesné řezání na základě konstrukčních výkresů zajišťuje standardní válcovou strukturu se středovým vrtáním pro rovnoměrnost a výkon.
- Srážení hran a odstraňování otřepů: Srážení hran a odstraňování otřepů zvyšují bezpečnost a přesnost montáže.
- Vysokoteplotní slinování-: Probíhá v pecích řízených atmosférou- pro zvýšenou hustotu, mechanickou pevnost a magnetické vlastnosti.
Normy pro kontrolu vzhledu a rozměrů
- Ruční měření pomocí mikrometrů nebo posuvných měřítek
- Vizuální kontrola pod 800–1200 lumenů

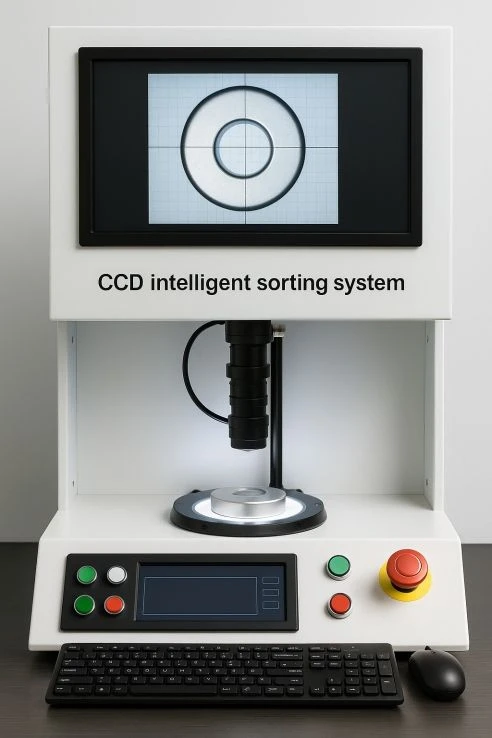

- Inteligentní třídicí systém CCD pro úplnou kontrolu
Testování spolehlivosti
Tento kulatý zapuštěný magnet se silnou magnetickou silou, odolný vůči teplu, prošel následujícími testy spolehlivosti:
- Testování nárazem a testováním vibrací: Simulujte otřesy a vibrace během přepravy a používání, abyste zajistili spolehlivost magnetu v pracovním prostředí.
- Testování demagnetizace za vysokých-teplot: Ověřte magnetickou stabilitu magnetu za vysokých-teplotních podmínek, abyste zajistili dlouhodobou-konzistenci výkonu.
- Testování vlhkým teplem: Vystavte magnet prostředí s vysokou-vlhkostí, abyste prověřili jeho odolnost proti vlhkosti a antikorozní-schopnosti.
Proces balení a pokyny
- Vadné produkty jsou odstraněny po úplné kontrole
- Schválené magnety jsou magnetizovány a uspořádány jednotně
- Baleno v krabicích s vlastním množstvím a štítkem
- Každá jednotka je vakuově-balena s anti-magnetickým stíněním a podložkami pohlcujícími nárazy-
- Malé krabice jsou baleny do větších kartonů, které nabízejí ochranu proti vlhkosti, nárazu a EMI
- K dispozici přizpůsobení balení
Aplikační pole
Motory a generátory
Aplikace: BLDC motory, servomotory, větrné turbíny, krokové motory, PMSM
Výhody:
Vysoký magnetický tok pro větší točivý moment a hladší rotaci
Středový otvor umožňuje snadnou montáž na hřídel
Energeticky-účinné a tepelně stabilní v náročných podmínkách

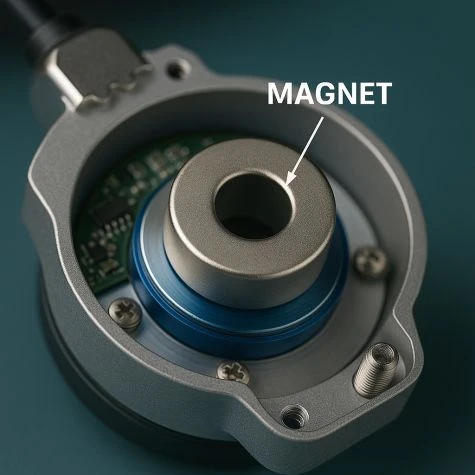

Senzory a průmyslová automatizace
Aplikace: Rotační a lineární enkodéry, magnetické senzory, automatizace detekce polohy
Výhody:
Konzistentní a soustředěné magnetické pole pro přesné snímání
Kompaktní, integrační-design
Vysoká odolnost proti EMI, vhodné pro drsná prostředí

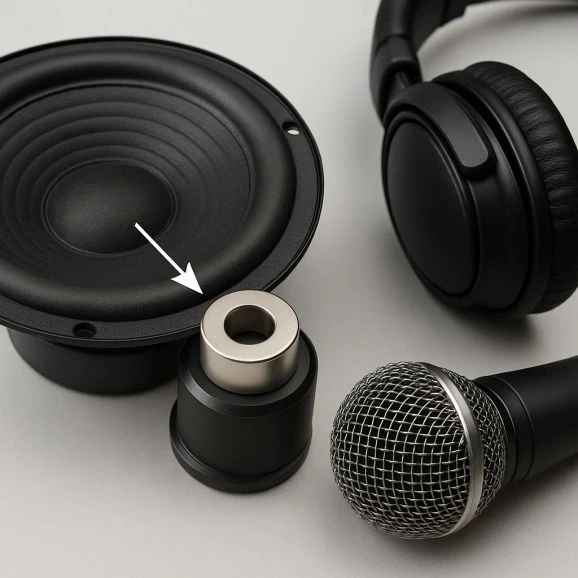

Audio zařízení a akustické systémy
Aplikace: Reproduktory, sluchátka, mikrofonní magnetické systémy
Výhody:
Vysoce{0}}výkonné magnetické pole zlepšuje čistotu zvuku a basy
Malá velikost, silná síla pro kompaktní design
Stabilní magnetismus snižuje harmonické zkreslení
Chytrý dům a spotřební elektronika
Aplikace: Chytré zámky, magnetické nabíječky, držáky na telefony, moduly pantů pro notebooky
Výhody:
Čistá a spolehlivá struktura zvyšuje použitelnost produktu
Kompatibilní s indukčními a přibližovacími senzory
Přizpůsobení a služby
▲ Ve společnosti Dongguan Jinconn Magnet je služba řízena technickými znalostmi a odpovědností zákazníka.
- Technická podpora-na-jeden od zkušených magnetických inženýrů
- Řešení NdFeB na míru založená na aplikačních požadavcích
- Rychlé prototypování a validace vzorků
- Po-sledování{1}}výkonu zobrazování a podpora zlepšování
- Jasná komunikace a efektivní řešení problémů
Kontaktujte nás pro bezplatné vzorky, řešení přizpůsobení magnetů a MSDSRoHS, ISO 9001, QC080000, IATF 16949, ISO 14001, ISO 27001 nebo jiné příslušné certifikáty!
